Arquitetura

Esta seção descreve o passo a passo completo da pipeline de forma geral.

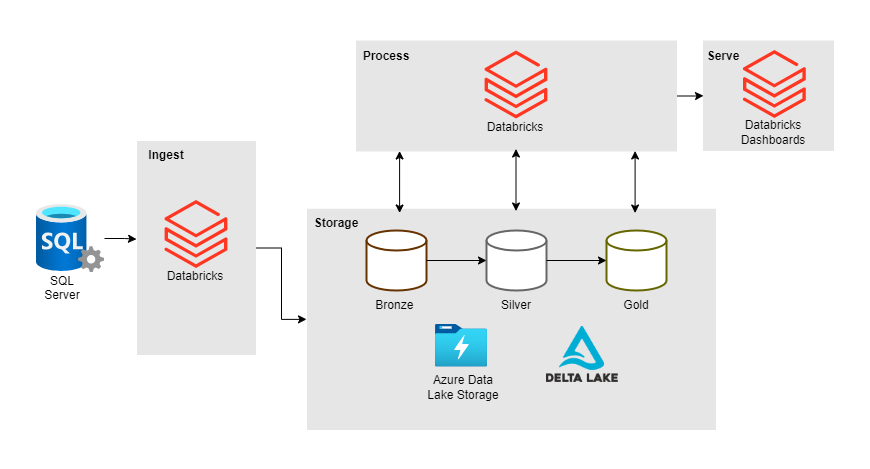

Arquitetura do Projeto

1. Preparação dos Dados

  • Realizamos o download do dataset histórico de corridas da Fórmula 1 no Kaggle.
  • Exploramos os arquivos CSV para entender as tabelas disponíveis e os relacionamentos entre elas.

2. Modelagem Relacional

  • A partir da análise, construímos um modelo entidade-relacionamento (ER)
  • Criamos scripts SQL para:
  • Criação das tabelas no SQL Server.
  • Inserção dos dados a partir dos arquivos CSV.

3. Instanciar Banco Relacional

  • Instanciamos um banco de dados SQL Server na nuvem, com as tabelas populadas.
  • Esse banco relacional serviu como fonte para a extração de dados bruta da pipeline.

4. Armazenamento em Nuvem: Azure Data Lake

  • Criamos uma conta de armazenamento no Azure Data Lake Gen2.
  • Estruturamos os dados nas seguintes camadas conforme a arquitetura em formato de medalhão:
  • landing: Dados brutos extraídos do SQL Server.
  • bronze: Dados organizados por pastas/tabelas, mas ainda sem transformações profundas.
  • silver: Dados limpos, com joins, nomes padronizados e tipos convertidos.
  • gold: Tabelas analíticas prontas para visualização e exploração (fatos e dimensões).

5. Processamento com Databricks + PySpark

  • Utilizamos o Azure Databricks para construir os notebooks responsáveis por:
  • Ingestão dos dados de cada camada do Data Lake.
  • Aplicação das transformações.
  • Construção do modelo dimensional com tabelas de fatos e dimensões.

6. Visualização de Dados

  • Utilizando o Databricks construímos dashboards que apresentam:
  • Os pilotos mais rápidos por circuito ao longo dos anos.
  • As pistas com maior número de acidentes e colisões.

7. Provisionamento com Terraform

  • Algumas partes do ambiente (como a criação do Azure Data Lake) foram automatizadas com Terraform, permitindo versionamento e reuso da infraestrutura.
