Modelo Entidade-Relacionamento (ER)

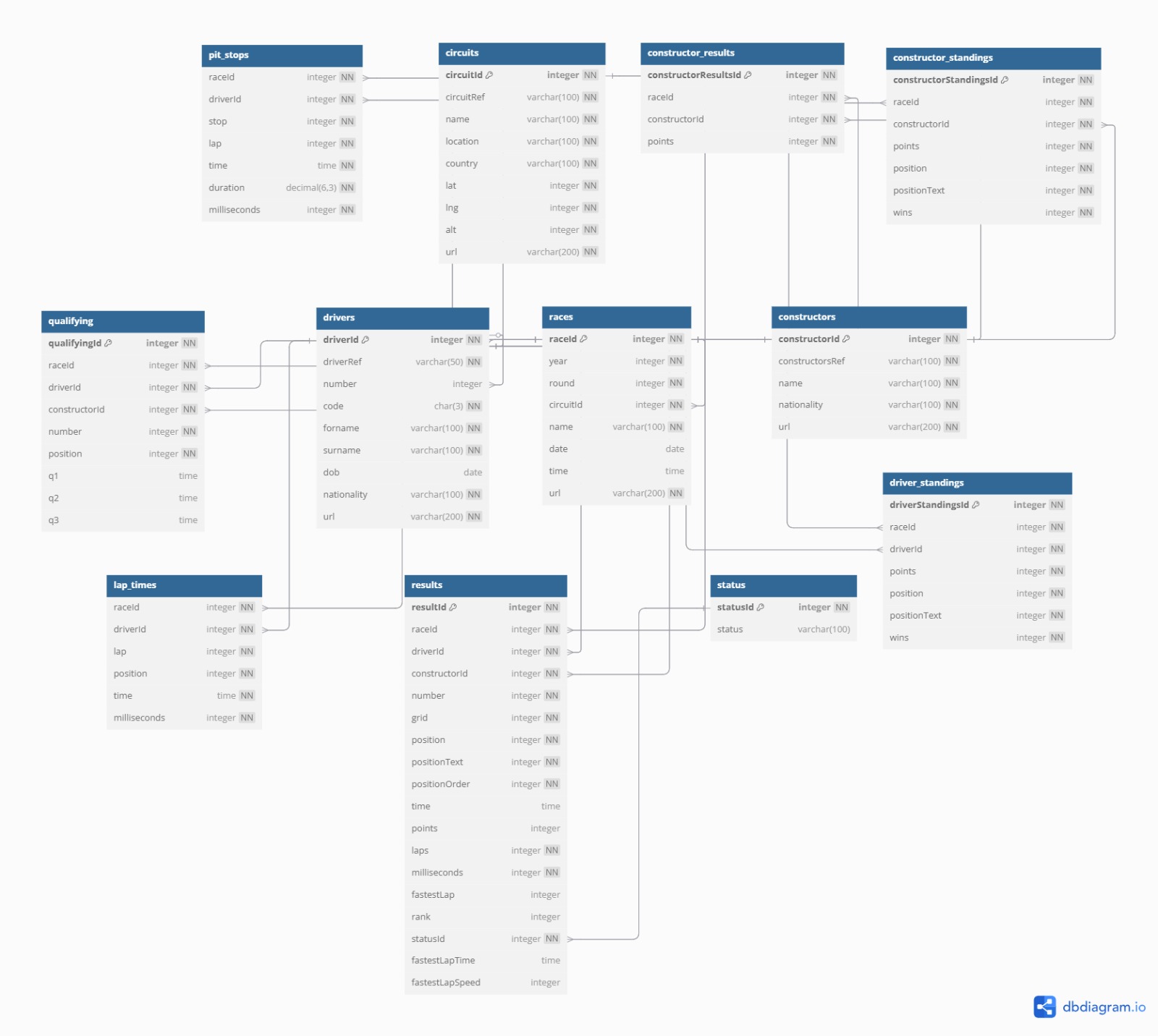

Diagrama ER

Abaixo está o diagrama que representa graficamente o modelo entidade-relacionamento com suas tabelas e relacionamentos:

Modelo ER do Dataset Fórmula 1

💡 O modelo foi criado com base nos dados disponíveis no dataset.

Tabelas

drivers: Informações sobre os pilotos.
constructors: Informações sobre as equipes (construtores).
races: Cada corrida realizada no campeonato, com referência ao circuito, data e ano.
circuits: Dados sobre os circuitos onde as corridas ocorrem.
results: Resultado de cada piloto em uma corrida.
lap_times: Tempos de cada volta de cada piloto em cada corrida.
pit_stops: Informações sobre as paradas nos boxes.
status: Classificações do resultado de uma corrida (ex: Finished, Collision, Accident, etc).
constructor_results: Resultados por equipe em cada corrida, com pontos obtidos.
constructor_standings: Classificação final das equipes no campeonato, com pontos, posição e vitórias.
qualifying: Tempos registrados nas sessões classificatórias que determinam o grid de largada.
driver_standings: Classificação final dos pilotos no campeonato, com pontuação, vitórias e posição.

As tabelas foram criadas em um banco SQL Server, com suas respectivas chaves primárias e estrangeiras. Essa base foi utilizada como fonte da camada landing na pipeline de dados.
